네트워크 - VLAN

1개의 라우터에 3개의 서로 다른 네트워크를 구성할때의 구성도 입니다.



1개의 라우터에 3개의 서로 다른 네트워크(라우터에 네트워크 카드 1개 추가 3개의 스위치로 구성)





 그림에서 보는거와 같이 기존 라우터에 2개의 이더넷 카드가 기본으로 설치되어 있지만 3개의 네트워크

를 구성해야 하기 때문에 1개의 네트워크 카드를 추가 구매, 스위치도 3개가 필요합니다.



이렇게 구성하게 된다면 비용적인 문제도 문제이지만 각 각의 스위치에서 라우터로 피지컬적인 라인을

배선해야하는 문제가 있습니다.



 하지만 VLAN기능이 있는 라우터에서는 조금더 간편하고 비용적으로 구성할수 있습니다.

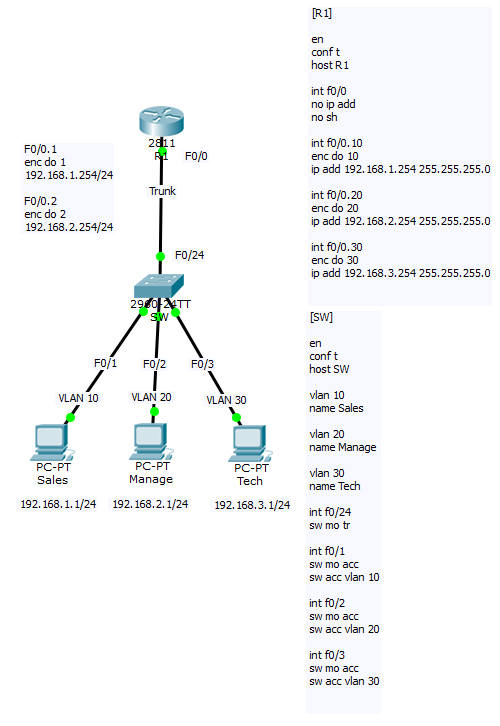

VLAN을 통한 구성으로 비용 절감과 트래픽 제어





 그림과 같이 VLAN기능을 이용한다면 라우터에 추가로 네트워크 카드를 구매/설치할 필요 없이

서브 명령어로 설정이 가능하며, 스위치에서도 명령어로 네트워크의 흐름을 제어할수 있게된다.







Sales PC에서 Manage PC로 통신할때의 네트워크 흐름





 Sales PC에서 Manage PC로 통신시 스위치를 거처가지만 반드시 라우터를 통해 통신한다.

(Tech PC하고도 마찬가지)



라우터의 설정을 확인







F0/0의 아이피를 삭제/재설정후 활성화. 이후 서브인터페이스에 캡슐화 및 게이트웨이를 설정한다.







 라우터에는 설정을 하였지만 스위치에서도 10번 캡슐인지 20번 캡슐인지 30번 캡슐인지 설정을 해줘야 한다.

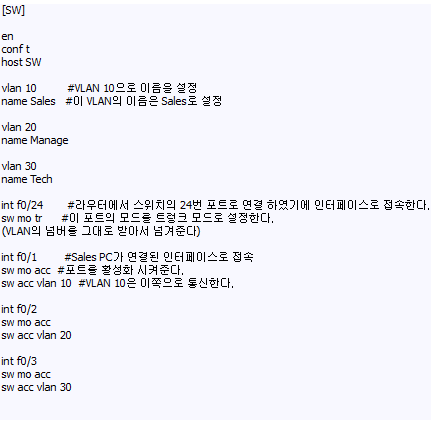

스위치의 설정



 VLAN을 설정하면 비용절감과 함께 트레픽제어, 네트워크를 논리적으로 분리할수 있어

관리에도 용이합니다.



 ※첨부파일은 패킷트레이서 6.2버전으로 작성 되었습니다.



VLAN.pkt

0.07MB
